很多用戶對我們智能電容配套的指示器不是很了解，今天小易給大家介紹一下我們的YS-K02無功補償狀態指示器產品的特征與參數，供大家選型參考。

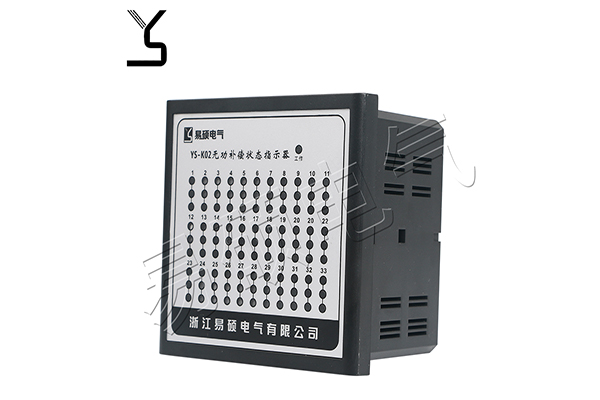

YS-K02無功補償狀態指示器主要用于智能電容器組成的無功補償柜中,無功補償柜安裝幾十臺智能電容器,在內部查看智能電容器的投切狀態不方便,因此設計一款智能電容器狀態顯示儀,可以直觀地反映每一臺智能電容器的投切狀態,為無功補償柜的檢修提供了便利,能迅速查找問題電容器的位置,是無功補償柜不可缺少的主要器件。

產品特點

1、R485接口,可接入48臺智能電容器

2、面板顯示96個指示燈,直觀反映智能電容器投切狀態

3、顯示組網臺數和共補、分補等狀態

技術參數

外形與安裝尺寸

外形尺寸：120（寬）×120（高）×130（深）mm３；

安裝開孔尺寸：113（寬）×113高）mm２；

工作環境

海拔高度：≤2000m，濕度≤93%（20℃時）；

環境溫度：-10～55℃；

大氣壓力：79.5～106.0kpa。Hfs369119119；

工作電源

工作電壓：交流50Hz，380V±30%；

功率消耗：小于3VA。

接線說明

狀態指示器安裝時,對照后面板電氣原理圖時行藝線,具體接線方式:

Ua, Uc為指示器工作電源

A, B為備用485通信接口

浙江易碩電氣有限公司（無功補償裝置生產專家）銷售熱線：18757773332   QQ：1919347777

（ 以上內容僅供參考，浙江易碩電氣有限公司有最終解釋權）
