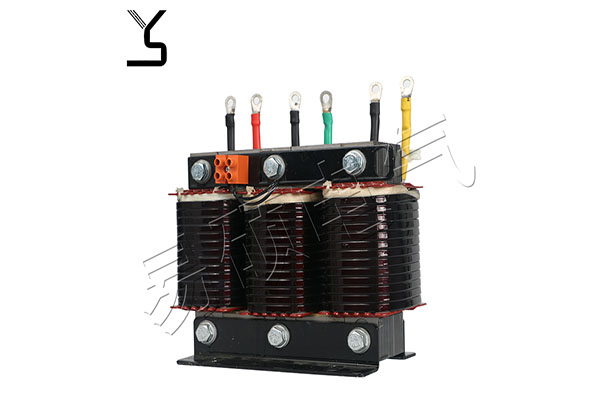

串聯電抗器安裝使用說明書

一． 產品使用環境條件與遵循標準：

1.1遵循標準：

IEC60076      《電抗器》 GB10229       《電抗器》   JBT 5346-1998 《串聯電抗器》

1.2環境條件：

1.2.1周圍空氣溫度：

高溫度：      +40℃；

低溫度：  -25℃；

日平均：             +30℃；

年平均：             +20℃；

1.2.2海拔高度：小于2000米；

1.2.3環境相對濕度(在25℃時)：< 90％；

1.2.4安裝地點：戶內；

二． 運輸、裝卸與儲存

2.1產品可用火車、汽車等交通工具運輸，裝運的車箱或船艙應保持清潔、干燥、無污穢物。

2.2產品在裝運中必須符合運輸規程的安全要求。產品應緊固在一個牢固的底座上，在運輸過程中產品不允許有晃動、碰撞和移動現象。

2.3如果采用不帶包裝箱運輸，電抗器的附件及出廠文件，應另裝箱，與電抗器一起發運。 此時，電抗器應該用有一定抗撕裂強度的軟性包裝  材料將其密封好，采用密閉車箱運輸。

2.4無包裝的產品應通過小車、夾件、吊環等孔來固定電抗器。要避免固定用的鋼繩碰到電抗器的器身上，更不能把鋼繩固定在引線銅排或其它易損件上。

2.5產品在運輸過程中，其傾斜度不得大于 20度。

2.6產品在車站、碼頭中轉或終點卸下后不要堆碼，不能露天長時間存放。若遇特殊情況，須在包裝箱下用木方墊好，并用防雨布遮好。

2.7裝卸產品時要用兩根鋼繩，同時著力四處，并注意產品重心的位置。兩根鋼繩的起吊夾角不要大于60度。

2.8需倉儲保管的產品，不要拆除包裝。如因驗收需拆除包裝，驗收完畢后不論是否合格都應恢復包裝。

2.9若要長期貯存電抗器，必須保證貯存環境良好，不要拆去出廠包裝物，電抗器不要磕碰，不要堆碼，不能露天存放。

三． 檢查驗收

3.1 用戶在接受電抗器時，應對外包裝進行檢查，若發現有破損或異樣，應馬上進行拍照取證，并立刻開箱檢查，查看電抗器有無損傷，產品零部件是否損傷和位移，緊固件是否松動，絕緣有否破損，線圈表面有否污穢痕跡等。

3.2用戶收到電抗器后應及時進行檢查。按裝箱單及銘牌查對產品及其型號、容量、額定電壓、額定頻率、額定電抗率、相數等是否與訂貨合同相符。檢查出廠文件是否齊全，配件是否與裝箱單相符。

3.3查看電抗器在運輸過程中有無損傷，產品零部件是否損傷和位移，緊固件是否松動，絕緣有否破損，線圈表面有否污穢痕跡等。

3.4產品開箱檢查后，若不立即投入運行，應重新包裝好，并把它放在戶內安全的地方，以防損和防盜。

四． 安裝與運行

4.1將串聯電抗器用螺栓固定在支架上，螺栓數量要和底座安裝孔的數量相同，螺母緊固后應采取防松動措施。

4.2將串聯電抗器底座上的接地螺栓與接地母排進行可靠連接，并檢查是否接通。

4.3將串聯電抗器的接線端子與系統母排相連接，緊固螺栓的力矩必須達到8N/m，同時連接線應有一定的彈性余地。

4.4 串聯電抗器安裝于柜內，應按其電壓等級留足對地安全距離。

4.5 檢查上述操作，如無問題，串聯電抗器可投入試運行。

4.6 試運行60分鐘無異常后，串聯電抗器可正式投入使用。串聯電抗器投入運行以后，禁止觸摸串聯電抗器主體，以防止發生事故。

4.8 電抗器本體設有常閉接點的溫敏開關（130度），應接于保護回路中，避免電抗器溫度的異常升高。

4.9 裝有電抗器的電容柜應通風良好并設溫度控制器和風機，以保證電抗器的環境溫度不大于40度。

五． 維護與保養

5.1在干燥清潔場所，每年進行一次檢查，在其它污穢比較嚴重的場所，每三或六個月檢查一次。

5.2檢查時，如發現有過多的灰塵聚集，則必須清除，以保證空氣流通和防止絕緣擊穿，使用壓縮空氣對通風氣道進行除塵。

5.3檢查緊固件和連接件是否松動，導電零部件以及其他零部件有無生銹和腐蝕的痕跡，并且觀察絕緣表面有無爬電的痕跡。

5.4電抗器室要有防小動物進入的措施，以免發生意外事故。

5.5常觀察電抗器的溫度變化，要及時與有關人員聯系獲取咨詢。

5.6電抗器的安裝、試驗、操作和維護須由有資格的專業人員承擔。。
