交流電流通過與補償電容器串聯使用的三相串聯電抗器，能夠形成和消除穩態諧波（5、7、11、13 次）的串聯諧振。一對諧波電容器和其他電氣設備危害，電容器爆炸和諧波影響的容量保護，電氣設備的安全使用和正常運行，電抗比通常為5-7%的電抗器。和電抗比為13的電抗器具有高電感值的電抗器。

1、目的

本系列干鐵芯串聯電抗器用于低壓無功補償柜，與電容器串聯，如果低壓電網中諧波源較多，如整流器、變流器等，其產生的高次諧波將與重大變化不同，會嚴重危害電氣設備的安全運行。電抗器與電容器串聯時，可有效吸收電網諧波，改善系統電壓波形，提高系統功率因數，有效抑制合閘涌流和運行過電壓。它有效地保護了電容器。

2、結構特點

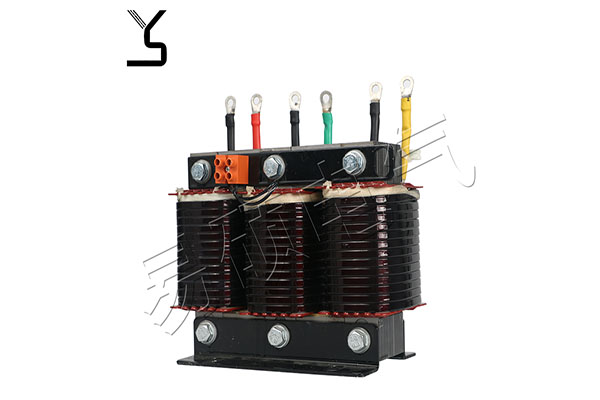

1、電抗器分三相和單相，均為鐵芯干式。

2、鐵芯采用優質、低損耗進口冷軋取向硅鋼片，芯柱由若干氣隙分成小段，氣隙由環氧夾層玻璃隔開布面板以防止在各種操作過程中出現電抗氣隙。

3、線圈采用H級或C級漆包扁銅線繞制，剛性好，排列均勻，外側無絕緣層，美觀大方，散熱性能好。

4、核反應堆線圈和鐵芯組裝在一起后，預燒真空浸漬熱固化固化，用H級浸漬漆制作核反應堆線圈和鐵芯。電抗器的緊密耦合大大降低了運行過程中的噪音，極高的耐熱性使電抗器能夠在高溫下安全安靜地運行。

5、電抗器芯柱緊固件采用非磁性材料，使電抗器具有更高的品質因數、更低的溫升和更好的過濾效果。

6、所有外露部分均耐腐蝕，引線端子為鍍錫銅管端子。

7、與國內同類產品相比，本電抗器具有體積小、重量輕、外形美觀等優點，可與國外知名品牌相媲美。

三、使用環境條件

1、海拔不超過2000米。

2、使用環境溫度-25~+45，相對濕度不超過90%。

3、周圍無有害氣體，無易燃易爆物質。

4、周圍環境應通風良好，安裝在機柜內時應安裝通風設施。

四、性能參數

1、 適用于400V 和660V 系統。

2、電抗比的種類：1%、6%、12%

3、額定絕緣為3kV/min。

4、核反應堆各部分溫升限值：鐵芯不超過85K，電線圈溫升不超過95K。

5、電抗器噪聲小于45dB。

6、電抗器可在高達1.35倍額定電流加諧波電流的工頻下長期運行。

7、電抗值的線性：小于1.8倍額定電流的電抗值與小于額定電流的電抗值之比應為0.95以上。

8、三相電抗器的兩相電抗值之差應在3%以內。

9、耐溫等級為H級（180）以上。
