以LC或RC等器件組成的無源濾波器進行信號處理時，它們的濾波特性（尤其是RC組成的多階濾波）往往不容易做的很好，且會產生衰減，如果配上放大器（運放、晶體管），利用放大、反饋等手段，可以取得比較理想的幅頻響應，并且可抵消衰減甚至得到增益。例如可以做出最平坦幅頻響應的巴特沃斯濾波器、通帶內等紋波的切比雪夫濾波器、阻帶等紋波的反切比雪夫濾波器、通帶阻帶均有紋波具有最窄過渡帶的橢圓濾波器、時域最平坦特性的貝塞爾濾波器等，而用無源RC濾波器時很難形成這些復雜濾波特性形態。由于放大器需要電源，所以被稱有源濾波器。顧名思義該裝置需要提供電源，其應用可克服LC濾波器等傳統的諧波抑制和無功補償方法的缺點（傳統的只能固定補償），實現了動態跟蹤補償，而且可以既補諧波又補無功；三相電路瞬時無功功率理論是APF發展的主要基礎理論；APF有并聯型和串聯型兩種，前者用的多；并聯有源濾波器主要是治理電流諧波，串聯有源濾波器主要是治理電壓諧波等引起的問題。有源濾波器同無源濾波器比較，治理效果好，主要可以同時濾除多次及高次諧波，不會引起諧振，但是價位相對高！

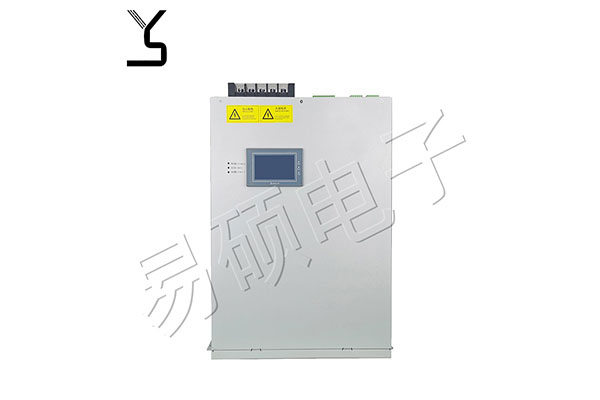

有源濾波器是通過實時監測諧波信號，然后發出幅值相等，相位相同，方向相反的電流，來抵消諧波電流的。它的主要作用除了濾除諧波，還可抑制閃變、補償無功等。有源濾波器的電壓放大倍數和通帶截止頻率不會隨著負載的變化而變化，有很強的帶載能力。有源電力濾波器由有源逆變器構成，與被補償?shù)闹C波負載并聯連接，通過實時檢測負載電流波形，控制有源電力濾波器產生相應的補償電壓，使有源支路的阻抗對各次諧波都為零，濾除波形中的基波（50/60Hz）成分，將剩余部分的波形反向，通過控制IGBT的觸發，將反向電流注入供電系統中，實現濾除諧波、動態補償系統波動、抑制諧振、提高功率因素等四大功能。從而提高濾波器的濾波效果。

電力有源濾波器的功能

1、濾除電流諧波

可以高效的濾除負荷電流中2~25次的各次諧波，從而使得配電網清潔高效，滿足國標對配電網諧波的要求。該產品真正做到自適應跟蹤補償，可以自動識別負荷整體變化及負荷諧波含量的變化而迅速跟蹤補償，80us響應負荷變化，20ms實現完全跟蹤補償。

2、改善系統不平衡狀況

可完全消除因諧波引起的系統不平衡，在設備容量許可的情況下，可根據用戶設定補償系統基波負序和零序不平衡分量并適度補償無功功率。在確保濾除諧波功能的基礎上有效改善系統不平衡狀況。

3、抑制電網諧振

不會與電網發生諧振，而且在其容量許可范圍內還可以有效抑制電網自身的諧振。這是無源濾波裝置無法做到的。

4、多種保護功能

具備過流、過壓、欠壓、溫度過高、測量電路故障、雷擊等多種保護功能，以確保裝置和電力系統安全運行，并可在負荷較輕時自動退出運行，充分考慮運行的經濟性。

5、全數字式操作

具備友好的人機接口，使得操作簡便，易于使用和維護。

6、可擴展性

在現有的基礎上還可以根據市場需求進行功能擴展，比如可以擴展帶液晶顯示的監測、控制臺，便于工作人員實地查看裝置運行情況；在通訊網絡暢通的情況下，還可以應用GPRS無線通訊技術，擴展為遠程監測甚至遠程控制。
