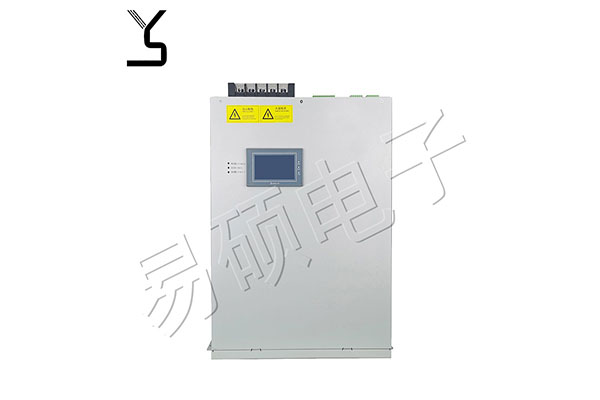

無功補償SVG是一種典型的電力電子設備。 無功補償SVG由三個基本功能模塊組成：檢測模塊、控制運算模塊和補償輸出模塊。無功補償SVG的工作原理是通過外部CT檢測系統的電流信息，然后通過控制核心分析當前電流信息，如PF、S、Q等；然后由控制器給出補償驅動信號，然后由電源電子逆變電路組成的逆變電路發出補償電流。

無功補償SVG的工作原理原則：

無功補償SVG采用可關斷的電力電子器件（IGBT）構成自換相橋式電路，通過電抗器并聯到電網，適當調整輸出電壓的幅值和相位。橋式電路的交流側，或直接控制其輸出電壓。交流側電流快速吸收或釋放所需的無功功率，達到快速動態調整無功功率的目的。 無功補償SVG作為有源補償裝置，不僅可以跟蹤沖擊負載的沖擊電流，還可以跟蹤和補償諧波電流。

電壓源逆變器由直流電容和逆變橋兩部分組成，其中逆變橋由可關斷的半導體器件IGBT組成。

在無功補償SVG工作中，通過調節逆變橋中IGBT器件的開關量，可以控制直流到交流電壓的幅值和相位。因此，整個設備相當于一個調相電源。通過檢測系統所需的無功功率，可以快速發出幅值相同、相位相反的無功功率，實現無功功率的現場平衡，保持系統高倍率、高倍率運行。

無功補償SVG具有連續、平滑、線性的無功補償能力。它可以替代傳統的分相電容器?？梢栽O(shè)置任何目標功率因數值。無功和無功均可補償，無功補償SVG具有功率密度高、效率高、成本低、噪聲低等顯著優勢。具有并聯、插入式模塊化設計，結構緊湊，設計靈活，可作為配電系統的標準組件；支持第三方機柜嵌入式。

浙江易碩電氣有限公司是專業從事低壓電力電容器，智能電容器，電抗器，無功補償控制器，無功補償裝置系列的研發、設計、生產、銷售和服務為一體的高科技公司。

公司堅持“以科技為動力，以質量求發展”為宗旨，致力打造智能電網專業服務領導品牌。公司堅持“以科技為動力，以質量求發展”為宗旨，致力打造智能電網專業服務領導品牌。

公司擁有一只高水準的研發管理團隊，集研發、生產、銷售、服務于一體，專注于智能無功補償、諧波治理、節能與電能質量治理等電力自動化高科技產業，主要產品有低壓智能電容器、諧波抑制性智能電容器、電力電容器、用電信息采集終端、配變多功能智能配電箱和智能配網等系列。

多年來，我們堅持以“使產品智能化，使服務貼心化”為使命。易碩電氣本著對社會，對用戶高度的責任感，堅持走專業化道路，繼續創新超越，努力為我國智能電網電力自動化做出更大的貢獻!
