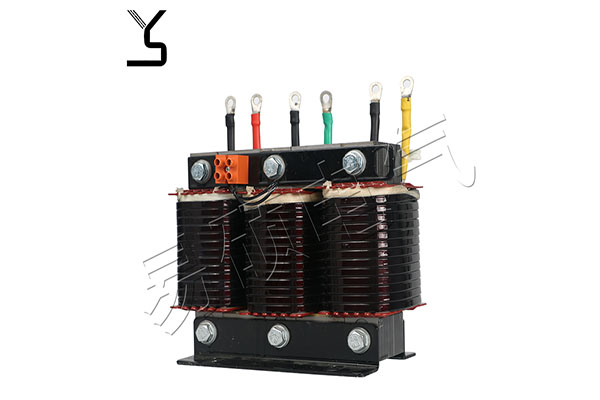

串聯電抗器在電力系統中的主要用途

1 .限制短路電流

電力系統發生短路時，會產生非常大的短路電流。為了保障電氣設備的動穩定性和熱穩定性，常在出線斷路器處串聯串聯電抗器，以增大短路阻抗，達到限制短路電流的目的。由于采用了串聯電抗器，在發生短路時，串聯電抗器上的電壓降較大，也起到了維持母線電壓的作用，使母線上的電壓波動較小，保證了非故障線路上的電氣設備運行的穩定性。

2.限制高次諧波

由于電力系統中使用了大量的電力電子器件，特別是大功率直流及變頻設備等，產生了大量的諧波，致使補償電容器頻繁損壞，甚至無法投入補償電容器。當諧波較小時，可以用諧波抑制器，電力系統中諧波較高時，要用串聯串聯電抗器，也可在濾波器中與電容器串聯或并聯用來限制電網中的高次諧波。

3. 降壓啟動

隨著我國工礦企業中電動機功率不斷增大，電壓等級不斷提高，隨之產生的起動電流也越來越大，為了保護電動機不被沖擊電流損壞，限制其起動電流，常采用串聯電抗器與電動機串聯。下圖為某煤礦主通風機供電系統圖：

4 .無功補償

隨著我國工礦企業大功率非線性負荷的日益增加，電網的無功沖擊和諧波污染呈不斷上升的趨勢，煤礦電力系統對無功功率的需求日益增大。無功平衡對提高電力系統的經濟效益和改善供電質量非常重要，同時要求其能夠動態調節，在負荷高峰時能提供較多的容性無功，以滿足工礦企業的無功需求，穩定系統電壓;另一方面又要能提供感性無功，以平衡輕載時大量電纜的充電功率，保證系統電壓不致過高。電容器與串聯電抗器串聯組成的LC串聯電路，具有抑制一定頻率諧波的功能，通常低壓串聯串聯電抗器用來抑制3、4、5次諧波。

5 .消弧串聯電抗器

消弧串聯電抗器接于三相變壓器的中性點與地之間，在三相電網的一相接地時，可以供給感性電流，以補償流過接地點的電容性電流，使電弧不易起燃，從而避免電弧多次重燃引起過電壓。消弧串聯電抗器廣泛用于6kV-10kV級的諧振接地系統。

6 .移相功能

移相是交流信號的波形在變化時沒有按原來角度變化，發生了角度變化。

移相串聯電抗器的作用是用來削弱半導體變流裝置和非線性負載產生的諧波電流和電壓對供電系統的影響，是變流器供電系統抑制諧波的新方法。因?yàn)槿鄬ΨQ供電系統中一般以5、7、11和13次諧波含量較大且對系統影響較為嚴重，故移相串聯電抗器針對削弱這幾次諧波來設計。

7 .輸入、輸出串聯電抗器

7.1 輸入串聯電抗器

主要應用于工業自動化控制中，用于抑制變頻器、調速器等產生的浪涌電壓和電流，最大限度的衰減系統中的高次和畸變諧波，限制電網電壓突變和操作過電壓引起的電流沖擊。

7.2 輸出串聯電抗器

亦稱馬達串聯電抗器，主要應用于工業自動化系統中，特別是使用變頻器的場所，用來延長變頻器的有效傳輸距離，有效抑制變頻器的IGBT模塊開關時產生的瞬間高壓。適用于補償分布電容，抑制輸出諧波電流，有效保護變頻器和改善功率因數，減少整流單元產生的諧波電流對電網的污染。
