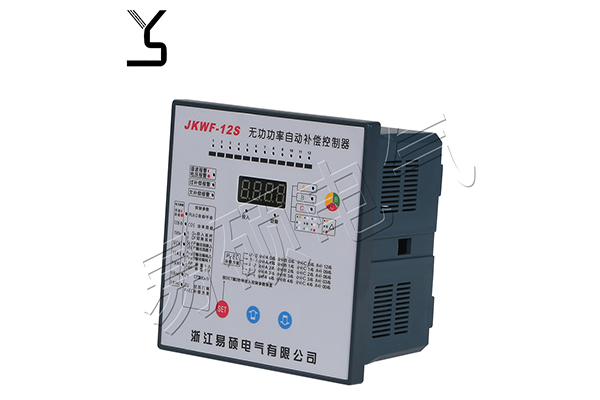

無功補償控制器在線路中采集電流，電壓（低壓補償設備電流均從前級開關柜采集，電壓從本補償設備中電壓互感器二次側采集；高壓電流電壓均從前級開關柜采集），從而根據控制器投切原則（高低壓均可根據電壓、無功、功率因數門限投切；一般低壓采用功率因數門限投切，高壓采用電壓、無功綜合門限九宮格投切，國外控制器如ABB控制器多采用功率因數門限投切）自動投切補償設備。

控制器中一般需要設置過壓保護門限、過流保護門限、開口三角保護門限（高壓設備）；同時還要確定投切門限，如功率因數投切門限、無功投切門限、電壓投切門限；在電流電壓采集時還要設置電流互感器（CT）變比、電壓互感器（PT）變比等?？刂破魉O(shè)置因數基本在產品手冊中均有說明，如果樓主有一定的行業理論實踐基礎，設置時配合說明書應該不是問題。

無功補償控制器在線路中采集電流，電壓（低壓補償設備電流均從前級開關柜采集，電壓從本補償設備中電壓互感器二次側采集；高壓電流電壓均從前級開關柜采集），從而根據控制器投切原則（高低壓均可根據電壓、無功、功率因數門限投切；一般低壓采用功率因數門限投切，高壓采用電壓、無功綜合門限九宮格投切，國外控制器如ABB控制器多采用功率因數門限投切）自動投切補償設備。

控制器中一般需要設置過壓保護門限、過流保護門限、開口三角保護門限（高壓設備）；同時還要確定投切門限，如功率因數投切門限、無功投切門限、電壓投切門限；在電流電壓采集時還要設置電流互感器（CT）變比、電壓互感器（PT）變比等。控制器所要設置因數基本在產品手冊中均有說明，如果樓主有一定的行業理論實踐基礎，設置時配合說明書應該不是問題。
