一、串聯電抗器的作用

在無功補償裝置中一般都裝設有串聯電抗器，它的作用主要有兩點：

1、限制合閘涌流，使其不超過額定電流的20倍；

2、抑制供電系統的高次諧波，用來保護電容器。

因此串聯電抗器在補償裝置中的作用非常重要。只有科學、合理的選用電抗器才能確保補償裝置的安全運行。

二、串聯電抗器的選擇

對于電抗器的選用主要有三方面的內容：電抗器的電抗率K值的選取和電抗器結構（空芯、鐵芯）以及電抗器的安裝位置（電源側、中性點側）。

1、如何選擇電抗率：

1）如在系統中諧波含量很少而僅考慮限制合閘涌流時，則選 K=（0.5~1）%即可滿足標準要求。但這種電抗器對5次諧波電流放大嚴重，對3次諧波放大輕微。

2）如在系統中存在的諧波不可忽視時，應查明供電系統的背景諧波含量，然后再合理確定K值。為了達到抑制諧波的目的，電抗率的配置應使用電容器接入處綜合諧波阻抗呈感性。

2、串聯電抗器結構形式：

串聯電抗器的結構形式主要有空芯和鐵芯兩種結構。

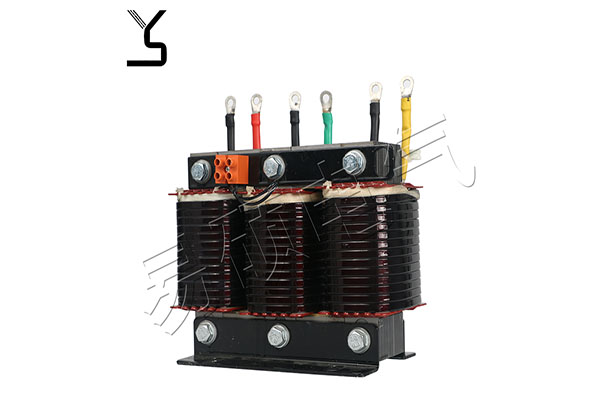

1）鐵芯電抗器主要優點是：損耗小，電磁兼容性叫好，體積小。

缺點是：有噪音并在事故電流較大時鐵芯飽和失去了限流能力。當干式鐵芯且采用氧樹脂鑄線圈的電抗器，其動、熱穩定性均很好，適合裝在柜中。油浸式鐵芯電抗器雖然體積大些，但噪音較小，散熱較好，安裝方便，適用于戶外使用。

2）空芯電抗器的主要優點是：線性度好，具有很強的限制短路電流的能力而且噪音小。

缺點是：損耗大，體積大。這種電抗器戶內，戶外都適合，但不適合裝在柜中。在戶外安裝容易解決防止電磁感應問題。最好采用分相布置"品"字形或"一"字形。這樣相間拉開了距離，有利于防止相間短路和縮小事故范圍。所以這種布置方式為首選。當場地受到限制不能分相布置時，可采用互相疊裝式產品。三相疊裝式產品的B相線圈繞線制方向?yàn)榉捶较蚴怪е^緣承受壓力，因此在安裝時一定按生產廠家的規定。

當系統中電網背景諧波為5次及以上時，這時應配置電抗率為（4.5~6）%。電網的一般情況是：5次諧波最大，7次次之，3次較小。因此在工程中，選用K=4.5%~6%的電抗器較多，國際上也通常采用。

配置6%的電抗器抑制5次諧波效果好，但有明顯的放大3次諧波作用。它的諧振點（204HZ）遠離5次諧波的頻率（250HZ），裕量較大。

配置4.5%的電抗器對3次諧波放大輕微，因此在抑制5次及以上諧波，同時又要兼顧減小對3次諧波的放大，在這種情況下是適宜的。但它的諧振點（235HZ）與5次諧波的頻率間距較小。

當系統中背景諧波為3次及以上時，應配置電抗率為12%的電抗器。由于近年來不3次諧波源的電氣設備不斷增多，使系統中的3次諧波不斷的增大，尤其是冶金行業這個現象不能忽視。

總之配置電抗器的原則是：一定要根據系統背景諧波含量來綜合考慮而確定。
