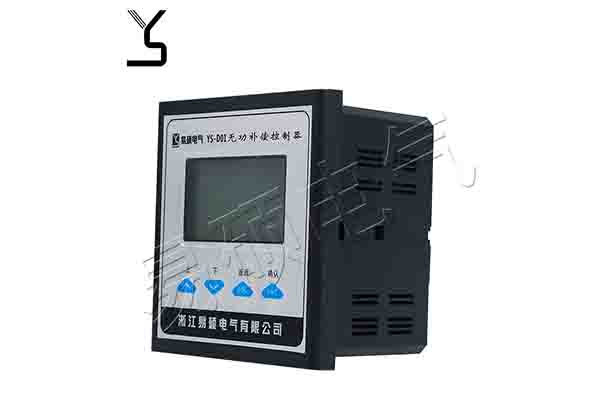

補償柜的核心部件是無功補償控制器。無功補償控制器在補償柜運行過程中，由于操作失誤、設備故障或用電環境等原因，經常出現報警現象。接著對補償柜無功補償控制器的報警顯示及原因進行分析。

控制器的主要作用是采集回路中的電流、電壓，從而根據控制器預先設定好的投切原則，自動投切到無功補償裝置上，保證無功補償?shù)捻樌麑嵤?/span>

報警顯示：不能檢測到電壓信號，環形斷開。

原因分析：補償柜內接線有問題，熔斷器失效。

報警顯示：不能檢測到電流信號，電路斷開。

理由分析：檢測電路中的電流是否小于標準值50毫安，重新檢測接線、電流互感器線路及電流測量回路的橋接。如因無負荷引起的負荷電流過小，可適當加載。

注：電流互感器不能接在補償柜的進線上，也不能接在補償柜和用電設備之間，它必須位于補償柜和用電設備之前。

三、警報顯示：CT檢測失敗。

理由分析：

當電網狀況與投運初始值不一致時，重新設定無功補償控制器的系統參數值，然后通過重新輸入或中斷工作電壓重新啟動。

(2)目前的實際功率因數不在0.4至0.99之間，可對某些用電量進行輸入或切斷。

電網非常不穩定，尤其是在感容和容容之間來回?fù)u擺，可先切斷變頻負荷，再投運無功補償控制器。

四、警報顯示：容量檢測失敗。

理由分析：

檢查是否所有熔斷器均已投入使用，補償柜是否處于就緒狀態。

請檢查電流互感器是否安裝在補償柜的后面。
