對于濾波器主要有兩大類：無源濾波器與有源濾波器。

無源濾波器：也稱為LC濾波器，是傳統的諧波補償裝置，顧名思義，無源濾波器不需要額外提供電源。主要由無源元件R(電阻)、L(電感)、C(電容)組成,與諧波源并聯，除了起到濾波作用外，也兼顧了無功補償?shù)男枰?/span>

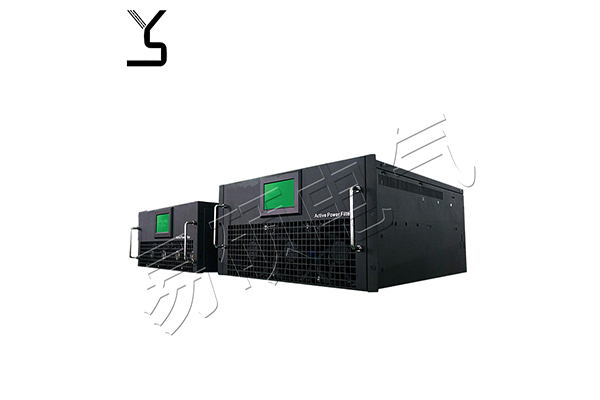

有源濾波器：由集成運放和R(電阻),C(電阻)組成，具有不用電感，體積小，重量輕等優點。集成運放的開環電壓增益和輸入阻抗均很高，輸出電阻小，構成有源濾波器電路還具有一定的電壓放大和緩沖作用，但是集成運放的帶寬有限，所以目前的有源濾波器電路的工作頻率難以做的很高。且有源濾波器不適用于高壓大電流的負載，常用于信號處理。

以下是幾個常見的無源濾波電路：

一、電容濾波電路整流電路的輸出電壓不是純粹的直流，從示波器觀察整流電路的輸出，與直流相差很大，波形中含有較大的脈動成分，稱為紋波。為獲得比較理想的直流電壓，需要利用具有儲能作用的電抗性元件(如電容、電感)組成的濾波電路來濾除整流電路輸出電壓中的脈動成分以獲得直流電壓。

電容濾波電路工作原理：當整流電壓高于電容電壓時電容充電，當整流電壓低于電容電壓時電容放電，通過電容的充放電的過程，使輸出電壓基本穩定。

電容濾波是指安裝在整流電路兩端用以降低交流脈動波紋系數提升高效平滑直流輸出的一種儲能器件。由于濾波電路要求儲能電容有較大電容量。所以，絕大多數濾波電路使用電解電容 。電解電容由于其使用 電解質作為電極(負極)而得名。

一般情況下，電解電容的作用是過濾掉電流中的低頻信號，但即使是低頻信號，其頻率也分為了好幾個數量級。因此為了適合在不同頻率下使用，電解電容也分為高頻電容和低頻電容(這里的高頻是相對而言)。

作用：簡單講就是使濾波后輸出的電壓為穩定的直流電壓。

二、電感濾波電路

電感濾波就是接入一個電感，由于電感有自感效應，當通過電流時候，電感兩端會產生電動勢來阻值電流的變化，因而能夠起到起到濾波作用，隨著電流的增加，一部分將儲存在電感當中使電流緩慢增加;與此同時，當電流減小的時候，反向電動勢又反過來阻礙它的減小，最終的結果是得到比較平滑的直流電，同時它的外特性也比較硬，因此適用于大電流的負載。

三、電阻濾波電路RC-型濾波電路，實質上是在電容濾波的基礎上再加一級RC濾波電路組成的。RC 濾波電路。若用S表示C1兩端電壓的脈動系數，則輸出電壓兩端的脈動系數S=(1/ oC2R)S.工作原理：當整流電壓高于電容電壓時電容充電，當整流電壓低于電容電壓時電容放電，通過電容的充放電的過程，使輸出電壓基本穩定。

集成無源濾波器的特點

1.優點①體積小、成本低、寄生通帶遠

2.缺點①相對損耗大，帶外選擇性能較差，功率容量小。②LC濾波器中電感采用繞制線圈的方式，因此較難實現高頻濾波的電感。因此LC濾波器通常只用來設計制作4GHz以下頻率的濾波器。

集成有源濾波器的特點

1.優點①在制作截止頻率或中心頻率較低的濾波器時，可以做到體積小、重量輕、成本低。②無需阻抗匹配。③方便制作截止頻率或中心頻率連續可調的濾波器。④受電磁干擾的影響小。⑤由于采用集成電路，可避免各濾波節之間的負載效應而使濾波器的設計和計算大大簡化，且易于進行電路調試。⑥由于采用集成電路，所以受環境條件(如:振動、溫度、濕度、化學因素等)的影響小。

2.缺點①集成電路在工作時,需要配備電源電路。②由于受集成運放的限制，在高頻段時，濾波特性不好
