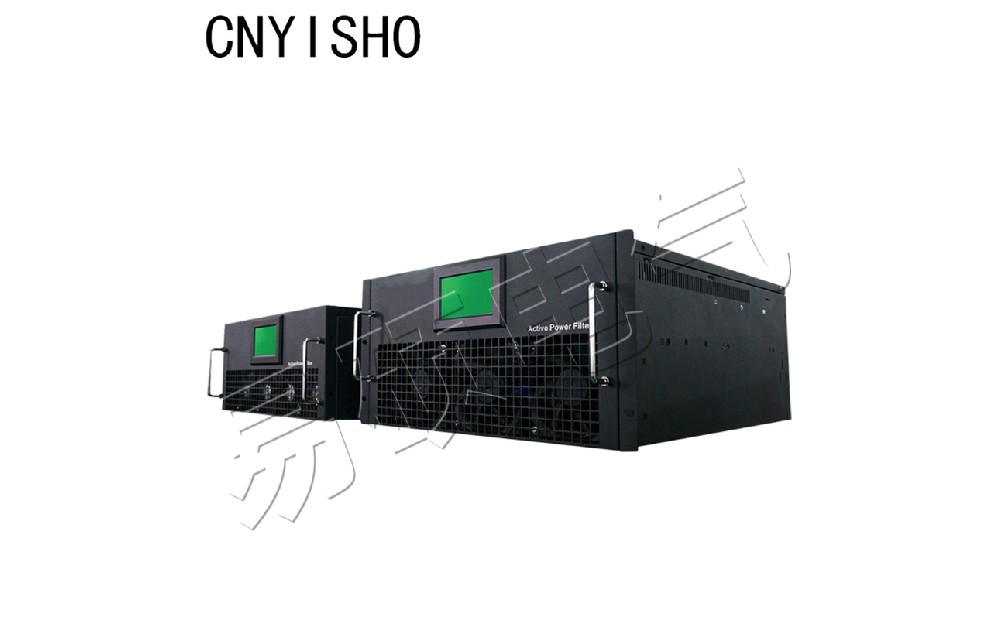

有源消諧濾波器，即有源電力濾波器（Active Power Filter，簡稱APF），是一種新型的電力電子裝置，用于動態抑制諧波和補償無功。以下是對有源消諧濾波器的詳細介紹：

一、工作原理

有源消諧濾波器基于現代電力電子技術和高速DSP（數字信號處理器）器件的數字信號處理技術。其核心部件包括指令電流運算電路和補償電流發生電路。指令電流運算電路實時監控線路中的電流，將模擬電流信號轉換為數字信號，通過高速DSP進行信號處理，實現諧波與基波的分離。然后，以脈寬調制（PWM）信號的形式向補償電流發生電路發送驅動脈沖，驅動IGBT或IPM功率模塊產生與電網諧波電流幅值相等且極性相反的補償電流，注入電網進行補償或抵消，從而實現主動消除電力諧波的目的。

二、主要作用

濾除電流諧波：有源消諧濾波器可有效濾除負荷電流中的多次諧波（如2至25次各次諧波），使配電網更加清潔高效，滿足國家標準對配電網諧波的要求。同時，其自適應跟蹤補償功能能夠自動識別負荷整體變化及諧波含量的變化，實現快速跟蹤補償，確保電網的穩定運行。

改善系統不平衡狀況：有源濾波器能夠完全消除由諧波引起的系統不平衡，并在設備容量允許的情況下，根據用戶設定補償系統基波負序和零序不平衡分量，適度補償無功功率。這有助于在濾除諧波的同時，有效改善系統的不平衡狀況。

抑制電網諧振：有源濾波器在抑制電網諧振方面具有顯著優勢，它不會與電網發生諧振，且在其容量許可范圍內還可以有效抑制電網自身的諧振，這是傳統無源濾波裝置所無法實現的。

多種保護功能：該設備具備過流、過壓、欠壓、溫度過高、測量電路故障、雷擊等多種保護功能，確保裝置和電力系統的安全運行。同時，在負荷較輕時，它還可以自動退出運行，充分考慮了運行的經濟性。

三、優缺點

優點：

可動態濾除各次諧波，對系統內的諧波能夠完全吸收。

不會產生諧振，與電網的兼容性好。

不受系統阻抗影響，補償效果穩定。

可同時補償諧波和無功功率，提高電網的功率因數。

缺點：

需要外部電源供電。

主動器件可能引入噪聲，對濾波器的性能造成影響。

成本相對較高，適用于對諧波治理要求較高的場合。

四、應用領域

有源消諧濾波器已廣泛應用于提高電能質量、解決三相電力系統中終端電壓調節、電壓波動抑制、電壓平衡改善以及諧波消除和無功補償?shù)葐栴}。具體應用領域包括電力系統、電解電鍍企業、水處理設備、石化企業、大型商場及辦公大樓、精密電子企業、機場/港口的供電系統、醫療機構等。

綜上所述，有源消諧濾波器在電力系統中發揮著重要的作用，是保障電網安全穩定運行的重要設備之一。
